Voor een aantal ontwerpen is het van belang om een goed idee te krijgen van de afmeting en voorstelling van een onderdeel. Door gebruik te maken van een 3-D tekenpakket kan dit op eenvoudige manier inzichtelijk worden gemaakt.

Ook kan er een samengestelde tekening van verschillende onderdelen worden gemaakt. De pasvorm, ruimte en speling kan goed bekeken worden en eventueel aangepast.



Focuser voor een telescoop; besturing; mechanisch ontwerp, bestuurbaar vanaf een pc.

De aluminium delen zijn CNC gefreesd. De mechanische delen worden ontworpen en getekend in een 3-D tekenpakket waarvan de output files direct naar het freesbedrijf gestuurd worden.

De elektronica wordt in huis engineerd en getest en er wordt eerst een prototype van  de print gemaakt.



De focusser in 3D getekend en gerenderd: focuser print screen KEyshot970x370

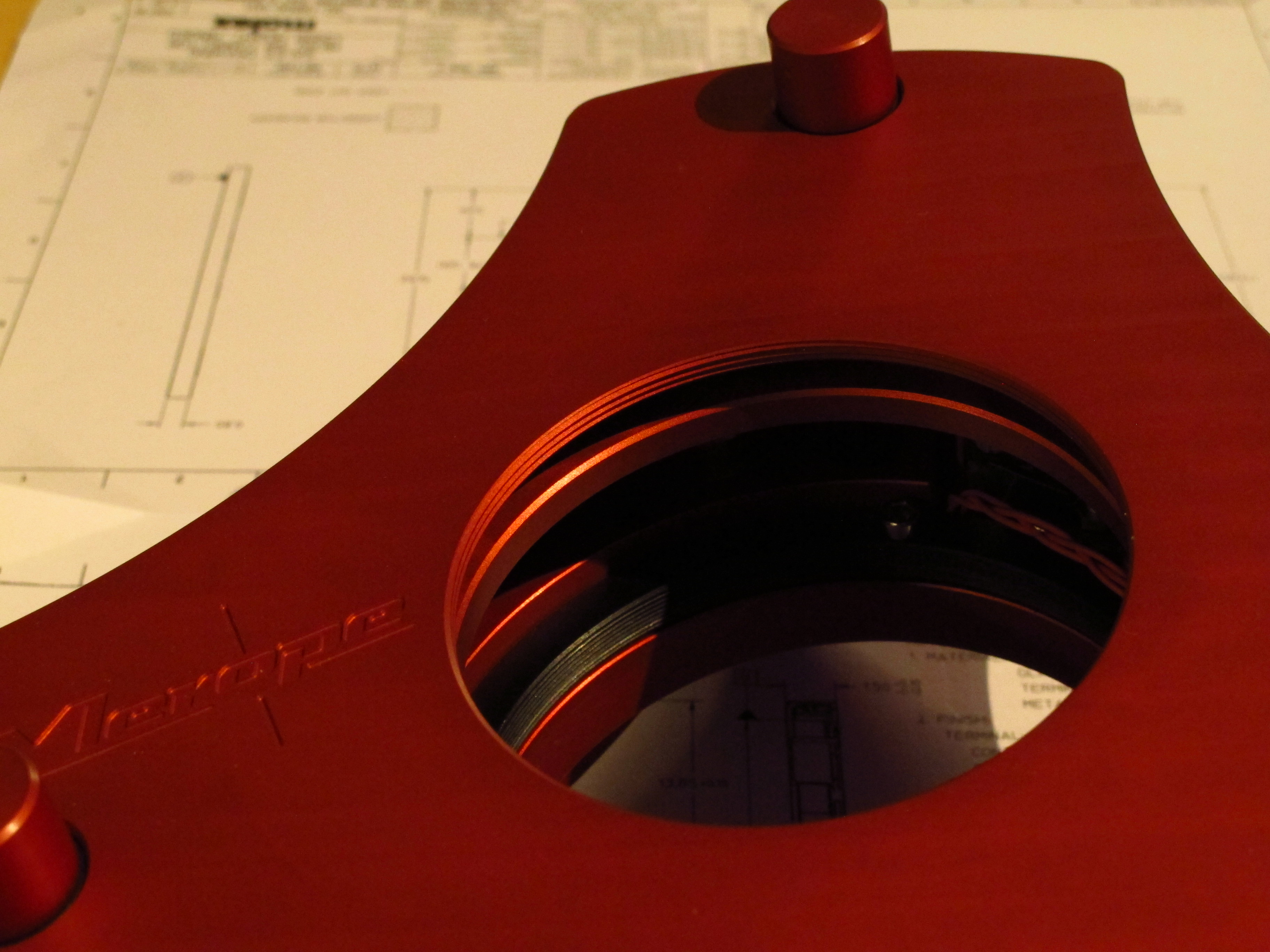

Zo ziet de focusser er uit na realisatie:

img_0674



De focusser is temperatuur gecompenseerd, en is voorzien van een micro stappenmotor besturen waarmee een verstelling van 1 micron wordt gehaald. In het centrum van de focusser is eeen lensvatting opgenomen voor de beeldveld correctie lenzen.
